一、概述
FZW□-72.5/1250-25戶外高壓真空負荷開關是由隔離閘刀、真空滅弧室及操作機構等部件組成。采用真空滅弧室原理，具有滅弧能力強，性能可靠，壽命長，體積小，無爆炸危險，不污染等優點。配套相應的真空負荷開關可用于電力、冶金、礦山、化工等部門的輸配電系統中，作控制設備用，特別適合需頻繁操作的場所。
二、使用環境條件
周?chē)諝鉁囟龋喝諟夭畈怀^(guò)25K；
海拔不超過2000m；
風壓不超過700Pa(相當于風速35/s)；
空氣污穢程度：按GB5585之4.2條中規定的Ⅳ級；
地震烈度不超過8度；
覆冰厚度不超過10mm

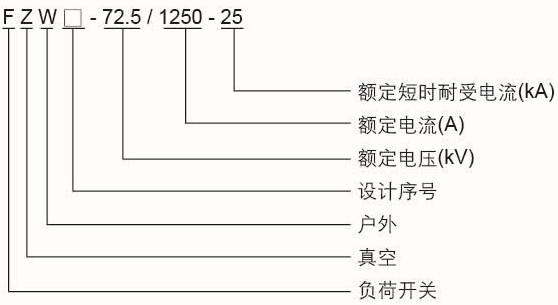

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓 |
kV
|
72.5
|
|
|
2
|
額定頻率 |
Hz
|
50
|
|
|
3
|
額定電流 |
A
|
1250
|
|
|
4
|
額定有功負載開斷電流 |
A
|
1250
|
|
|
5
|
額定閉環開斷電流 |
A
|
1250
|
|
|
6
|
5%額定有功負載開斷電流 |
A
|
62.5
|
|
|
7
|
額定電纜充電開斷電流 |
A
|
25
|
|
|
8
|
額定空載變壓器開斷容量 |
kVA
|
－
|
|
|
9
|
額定開斷電容量組電流 |
A
|
－
|
|
|
10
|
1min工頻耐壓 | 真空斷口 |
kV
|
68
|
| 相間、相對地 |
kV
|
160(140)
|
||
| 隔離斷口 |
kV
|
160(140)
|
||
|
11
|
雷電沖擊耐壓(峰值) | 相間、相對地 |
kV
|
350(325)
|
| 隔離斷口 |
kV
|
350(325)
|
||
|
12
|
4S額定短時耐受電流(熱穩定) |
kA
|
16
|
|
|
13
|
額定峰值耐受電流 |
kA
|
55
|
|
|
14
|
額定短路關合電流(峰值) |
kA
|
55
|
|
|
15
|
機械壽命 |
次
|
10000
|
|

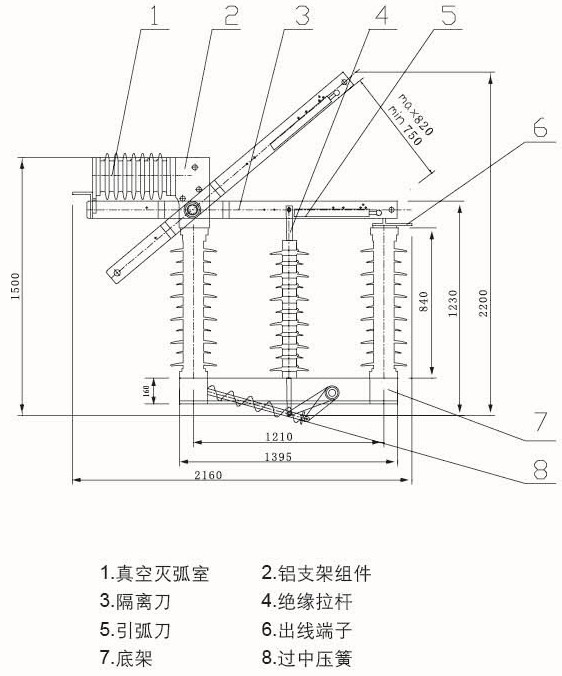

五、產品主體機構圖
